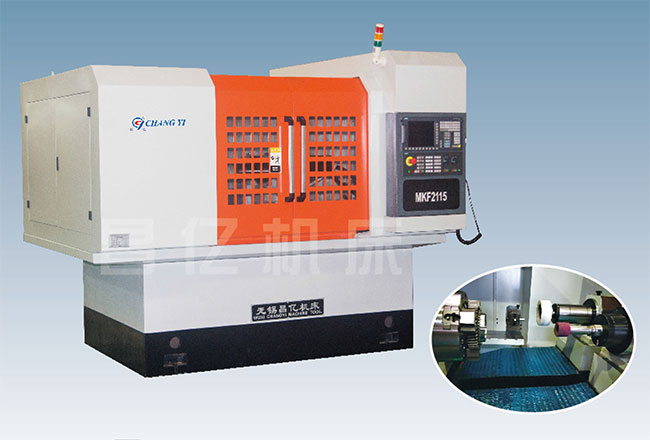

MKF2115型多功能數控磨床
本機床主要特點：
★本機床由三個軸向組成，三軸運動均采用伺服電機滾珠絲桿，其中X軸為進給系統，Z1、Z2軸均為往復系統為三軸聯動多功能數控磨床。
★本機床能磨削工件的外圓、工件的內圓、工件的內錐孔、臺階孔、內端面、外端面。磨削循環均自動完成。（包括自動進給、自動修整砂輪、自動補償、自動粗磨、精磨、自動退刀）。
規格參數表
| 機床型號 | MKF2115 | |
|---|---|---|
| 進給機構行程（mm） | 500 | |
| 工作臺往復行程（mm） | 400 | |
| 工件旋徑（mm） | φ500 | |
| 工件承載重量（kg） | 50 | |
| 工件轉速（r/min） | 0-800無級變速 | |
| 砂輪轉速（r/min） | 10000-60000無級變速 | |
| 工件電機功率（kw） | 1.5 | |
| X軸伺服電機功率（kw） | 2 | |
| Z1軸伺服電機功率（kw） | 1.5 | |
| Z2軸伺服電機功率（kw） | 1.5 | |
| Z1軸砂輪電主軸功率（kw） | 5-12 | |
| Z2軸砂輪電主軸功率（kw） | 5-12 | |
| X軸伺服電機分辨率（mm） | 0.0001 | |
| Z1軸伺服電機分辨率（mm） | 0.0001 | |
| Z2軸伺服電機分辨率（mm） | 0.0001 | |
| 冷卻泵流量（L/min） | 100 | |
| 額定功率（kw） | 15-25 | |
| 機床重量（kg） | 4800 | |
| 機床外形尺寸（mm） | 2700×2300×2400 | |
| 加工范圍 | 磨削孔徑范圍（mm） | 5-150 |
| 內孔磨削深度（mm） | 150 | |
| 磨削外徑（mm） | 250 | |
| 外圓磨削長度（mm） | 150 | |
| 加工精度 | 內孔圓度（μm） | 2 |
| 內孔圓柱度（μm） | 3 | |
| 內孔表面粗糙度（μm） | Ra0.4 | |
| 外圓圓度（μm） | 3 | |
| 外圓粗糙度（μm） | Ra0.4 | |
| 端面平整度（μm） | 4 | |
| 端面對內孔的垂直度（μm） | 6 | |
| 同心度（μm） | 3 | |
