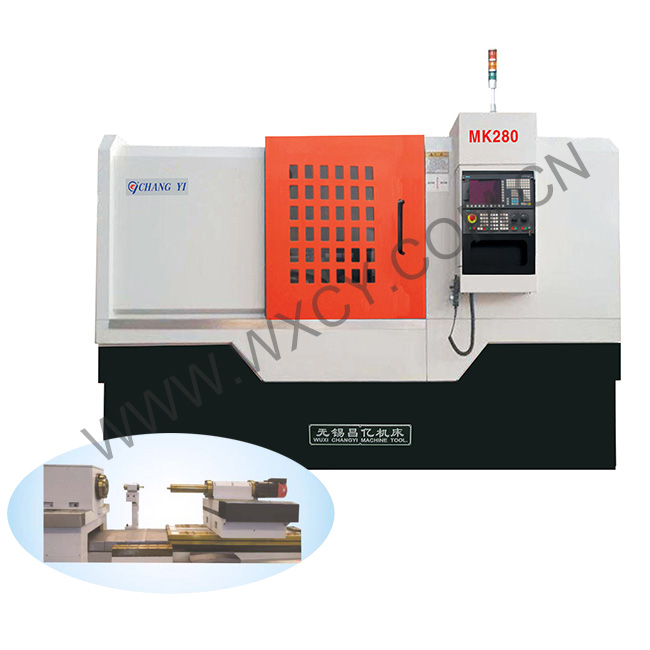

MK280型 數控內圓磨床
機床主要用途及結構特點
?本機床為二軸數控內圓磨床，主要用于磨削工件的內孔、臺階孔、內錐孔、內端面、外端面，磨削循環均自動完成，包括自動進刀，自動退刀；粗磨、精磨；自動修整砂輪，自動補償、插補修正等功能。
?本機床布局型式采用工件箱固定 ， 工作臺 ( z軸 ）縱向 往復運動 ，砂 輪滑板 ( X軸 ）橫向 進給。X、Z二軸移動均通過伺服電機驅動滾珠絲杠傳動。
?工件頭架軸承采用高精度雙圓柱滾子軸承，電機交流變頻驅動，工件轉速無級調速。工件箱安裝在橋板的回轉板上；能橫向移動及旋轉角度，以適應大孔徑工件及帶錐度工件的磨削需要。
?本機床控制系統 采用德國西門子828 數控系統。砂輪主軸采用高精度機械主軸 ，電 機 交流變頻 ，砂 輪轉速無極調整。
?機床采用封閉罩殼，前置回轉操作臺，后置背包式電氣箱。
二、機床主要規格參數
| 序號 | 名稱 | 主要技術參數 |
|---|---|---|
| 1 | 磨削內孔直徑范圍 | φ50 ~ 800mm |
| 2 | 磨削內孔深度 | 800mm |
| 3 | 工件旋徑（罩外） | φlOOOmm |
| 4 | 工件電機功率 | 5KW |
| 5 | 砂輪電機功率 | 5.5KW |
| 6 | X軸伺服電機功率 | 20NM |
| 7 | X軸行程 | 250mm |
| 8 | X軸進給速度 | 5m/min |
| 9 | Z軸伺服電機功率 | 30NM |
| 10 | Z軸行程 | 1000mm |
| 11 | Z軸運動速度 | lOm/min |
| 12 | X、Z軸伺服電機分辨率 | 0.001mm |
| 13 | X軸定位精度 | 0.005mm |
| 14 | X軸重覂定位精度 | 0.002mm |
| 15 | Z軸定位精度 | 0.01mm |
| 16 | Z軸重攫定位精度 | 0.004mm |
| 17 | 磨頭轉速（無級調速） | 1000-6000r/min |
| 18 | 工件箱回轉角度 | 士1 0° |
| 19 | 工件轉速 | 10-200r/min |
| 20 | 機床總功率 | 22.8KW |
| 21 | 機床重量 | 500KG |
| 機 床 精 度 | ||
| 1 | 內孔圓度 | 3um |
| 2 | 內孔圓柱度 | 5um |
| 3 | 內孔表面粗糙度 | Ra0.4um |
